SIS系統不銹鋼調節閥
日期： 25-01-15 閱讀次數：
在工業自動化控制領域，安全儀表系統（SIS）起著至關重要的作用，它能夠在關鍵時刻保障生產過程的安全穩定運行。而不銹鋼調節閥作為SIS系統中的關鍵執行元件，對于精確控制流體的流量、壓力和溫度等參數發揮著不可或缺的作用。本文將深入探討SIS系統不銹鋼調節閥的原理、結構、應用場景以及維護要點。
一、工作原理
SIS系統不銹鋼調節閥是一種基于控制信號來調節閥門開度，從而實現對流體介質流量控制的設備。其核心工作原理是通過接收來自SIS系統控制器的電信號或氣信號，驅動執行機構動作，進而帶動閥芯在閥體內做直線或旋轉運動，改變閥芯與閥座之間的流通面積，以此來調節流體的流量大小。
??對于電動執行機構的不銹鋼調節閥，通常采用電機驅動減速齒輪機構，將電機的旋轉運動轉化為閥芯的直線運動。電機的運轉由控制器輸出的電信號控制，信號的大小與閥門開度成比例關系。而氣動執行機構則是利用壓縮空氣作為動力源，通過控制空氣的壓力和流量來推動活塞或膜片運動，從而實現閥門的開關和調節動作。
二、結構組成

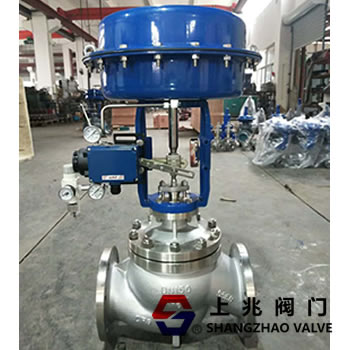

不銹鋼調節閥主要由閥體、閥芯、閥座、執行機構和控制附件等部分組成。
??閥體是調節閥的外殼，通常采用不銹鋼材質制造，具有良好的耐腐蝕性，能夠適應各種惡劣的工業環境。閥體的設計根據不同的應用場景和流體特性有多種形式，如直通單座閥、直通雙座閥、角形閥等。不同形式的閥體在流體阻力、調節精度和耐壓能力等方面存在差異，用戶可根據實際需求進行選擇。
??閥芯是調節閥的關鍵部件，它直接控制著流體的流通面積。閥芯的形狀和結構多種多樣，常見的有柱塞型、窗口型、多級閥芯等。不同形狀的閥芯適用于不同的流量特性要求，例如柱塞型閥芯適用于線性流量特性的調節，而窗口型閥芯則可實現等百分比流量特性的控制。
??閥座與閥芯緊密配合，形成密封副，保證閥門在關閉狀態下的密封性。閥座的材料通常選用具有高硬度和耐磨性的合金材料，以延長閥門的使用壽命。
??執行機構是驅動閥芯運動的動力源，如前文所述，分為電動執行機構和氣動執行機構。電動執行機構具有動作迅速、控制精度高的特點，適用于對調節速度和精度要求較高的場合；氣動執行機構則具有結構簡單、可靠性高、防火防爆等優點，廣泛應用于石油、化工等易燃易爆的工業環境。
??控制附件包括定位器、電磁閥、手輪機構等。定位器用于精確控制執行機構的行程，確保閥門開度與控制信號準確對應；電磁閥用于實現閥門的遠程控制和緊急切斷功能；手輪機構則作為一種手動操作裝置，在自動控制失效或需要現場調試時使用。
三、在SIS系統中的應用
SIS系統不銹鋼調節閥在眾多工業領域都有廣泛的應用。
??在石油化工行業，不銹鋼調節閥用于控制各種腐蝕性介質的流量，如酸、堿、鹽溶液等。在煉油裝置中，調節閥可精確控制原油的進料量、分餾塔的回流比等關鍵參數，確保生產過程的穩定和產品質量的合格。在化工生產中，對于反應釜內的溫度、壓力和物料流量的控制，不銹鋼調節閥起著關鍵作用，能夠有效避免因參數失控而引發的安全事故。
??在電力行業，不銹鋼調節閥應用于鍋爐的給水系統、蒸汽系統以及凝結水系統等。通過調節給水調節閥的開度，可確保鍋爐的水位穩定，防止因缺水或滿水導致的設備損壞。在蒸汽系統中，調節閥能夠控制蒸汽的流量和壓力，保證汽輪機的正常運行，提高發電效率。
??在造紙、食品加工等行業，不銹鋼調節閥用于控制各種工藝流體的流量和溫度，如紙漿的輸送、食品加工過程中的加熱和冷卻介質的調節等。由于這些行業對衛生要求較高，不銹鋼材質的調節閥具有良好的耐腐蝕性和易清潔性，能夠滿足生產過程中的衛生標準。
四、選型要點
在選擇SIS系統不銹鋼調節閥時，需要綜合考慮多個因素。
??首先是工藝參數，包括流體的類型、溫度、壓力、流量范圍以及最大允許壓差等。這些參數將直接決定調節閥的口徑大小、材質選擇和耐壓等級。例如，對于高溫高壓的流體介質，需要選擇能夠承受相應溫度和壓力的不銹鋼材質閥體，并根據流量范圍計算出合適的閥門口徑。
??其次是流量特性的選擇。不同的生產工藝對調節閥的流量特性有不同的要求，常見的流量特性有線性、等百分比和快開等。線性流量特性適用于系統壓力變化較小、需要精確控制流量的場合；等百分比流量特性則適用于系統壓力變化較大、對調節范圍要求較寬的情況；快開流量特性一般用于需要快速開啟或關閉的場合。
??執行機構的類型也是選型的重要考慮因素。如前文所述，電動執行機構和氣動執行機構各有優缺點，需要根據現場的能源供應情況、控制要求以及環境條件等來選擇。例如，在有防爆要求的區域，應優先選擇氣動執行機構；而在對控制精度和響應速度要求較高的場合，電動執行機構可能更為合適。
??還需要考慮調節閥的密封性能、調節精度、可靠性以及維護成本等因素。良好的密封性能可以防止介質泄漏，確保生產過程的安全和環保；高調節精度能夠滿足嚴格的工藝控制要求；可靠的產品質量可以減少故障發生的概率，降低維護成本。
五、維護與保養
為了確保SIS系統不銹鋼調節閥的長期穩定運行，定期的維護與保養至關重要。
??日常維護主要包括對閥門外觀的檢查，查看是否有泄漏、腐蝕等情況，以及執行機構和控制附件的運行狀態。檢查閥門的連接部位是否松動，確保閥門在運行過程中的安全性。要定期清理閥門表面的灰塵和雜物，保持閥門的清潔。
??定期維護則需要對閥門進行全面的檢查和調試。一般每隔一定時間（如半年或一年），需要對閥門進行解體檢查，清理閥芯、閥座和閥體內的污垢和雜質，檢查密封件的磨損情況，如有必要及時更換。對執行機構進行潤滑和調試，確保其動作靈活、準確。還需要對控制附件進行校驗，保證其控制功能的正常。
??在維護過程中，要嚴格按照廠家提供的維護手冊進行操作，使用合適的工具和設備。對于一些關鍵部件的更換，應選擇質量可靠的原廠配件，以保證閥門的性能和可靠性。要做好維護記錄，包括維護時間、維護內容、更換的部件等信息，以便于對閥門的運行狀況進行跟蹤和分析。
六、故障診斷與處理
盡管不銹鋼調節閥具有較高的可靠性，但在長期運行過程中仍可能出現各種故障。常見的故障包括閥門泄漏、調節失靈、執行機構故障等。
??當閥門出現泄漏時，首先要判斷泄漏的部位。如果是閥體與管道連接處泄漏，可能是密封墊片損壞或連接螺栓松動，需要緊固螺栓或更換墊片；如果是閥芯與閥座之間泄漏，則可能是密封面磨損或有異物卡住，需要對密封面進行修復或清理。
??調節失靈可能是由于控制信號傳輸故障、執行機構故障或閥芯卡死等原因引起。對于控制信號傳輸故障，需要檢查線路連接是否正常，信號發生器和接收器是否工作正常；執行機構故障則需要檢查電機、氣缸、齒輪等部件是否損壞；閥芯卡死可能是由于介質中的雜質、結垢等原因導致，需要對閥門進行解體清理。
??執行機構故障如電動執行機構電機不轉，可能是電機燒毀、過載保護動作或控制線路故障；氣動執行機構動作緩慢或無力，可能是氣源壓力不足、氣管堵塞或活塞、膜片損壞等。針對不同的故障原因，采取相應的修復措施，如更換電機、排除過載故障、清理氣管、更換損壞的部件等。
